PROFINET规范

V2.3

GSDML规范

V2.32、V2.33

PROFINET接口

2 x 10/100 Mbit/s以太网，RJ45插头

Slot

支持16卡槽(slots)

MRP

支持

支持最大数据

1440bytes IN+1440bytes OUT

交换机

集成双端口交换机

非周期读写

支持非周期RECORD读写

IRT

支持

FSU

支持

协议转换时间

<15ms

串口通信协议

Modbus规范

V1.1b3

Modbus RTU规范

V1.02 主/从

主从站

主从站可选

自由通信协议

生产者模式、消费者模式、主从模式

节点规模

3个RS232接口，每个RS232接口最多可

连接1个串口设备。

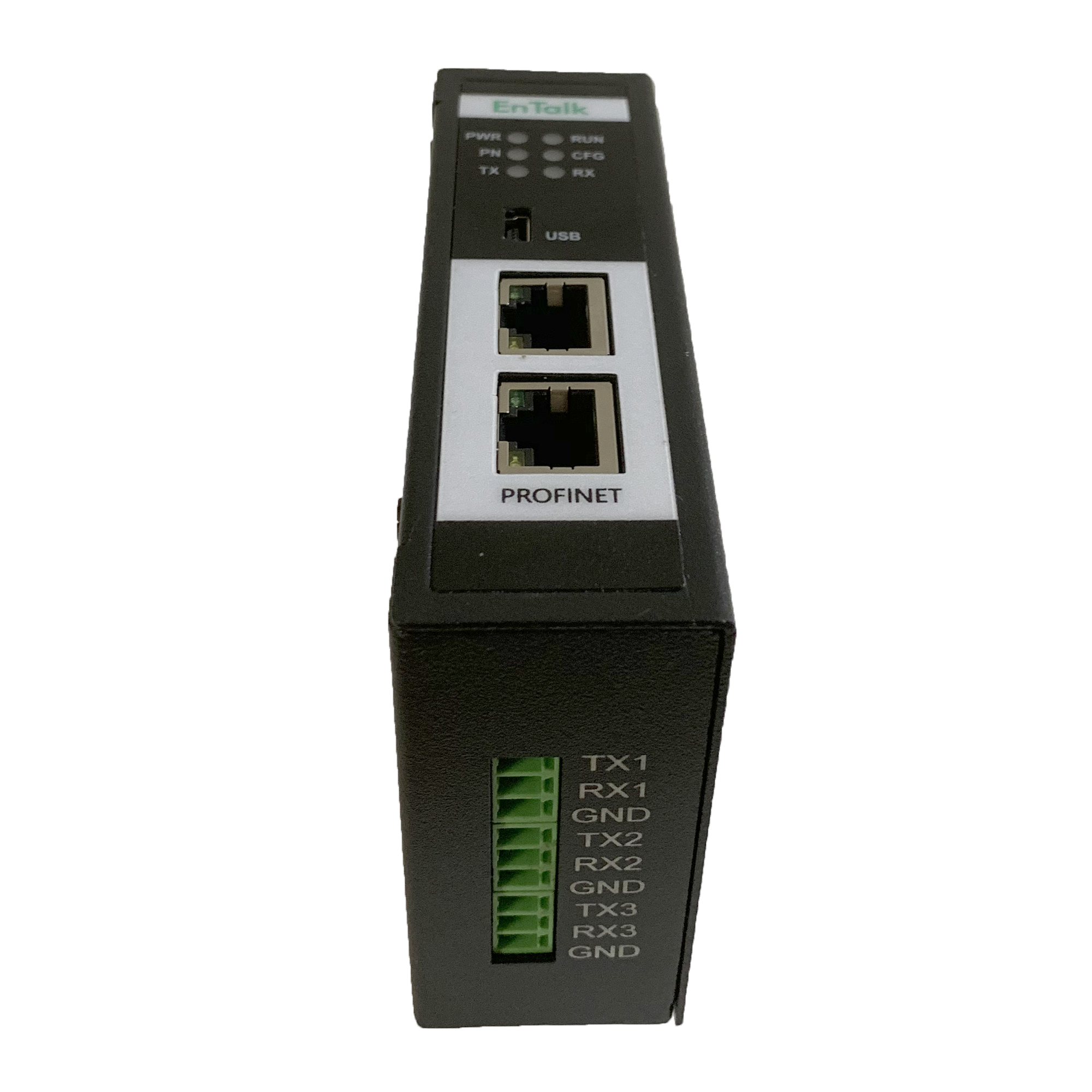

RS232接口

3口端子

支持波特率

1200 Bit/s, 2400 Bits/s, 4800 Bits/s, 9600   Bits/s,

19200 Bits/s, 38400 Bits/s, 57600 Bit/s,

115200 Bits/s

校验

支持奇、偶、无可选

功能码

01H、02H、03H、04H、05H、06H、0FH、

10H号功能

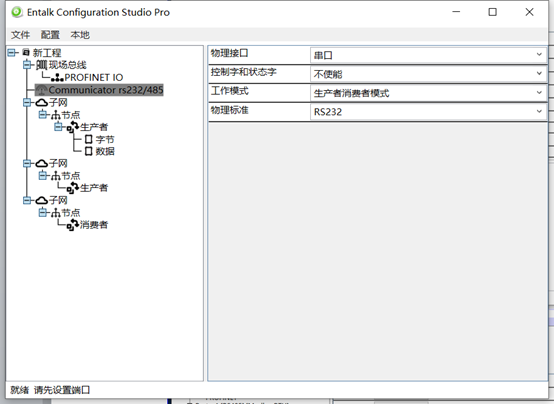

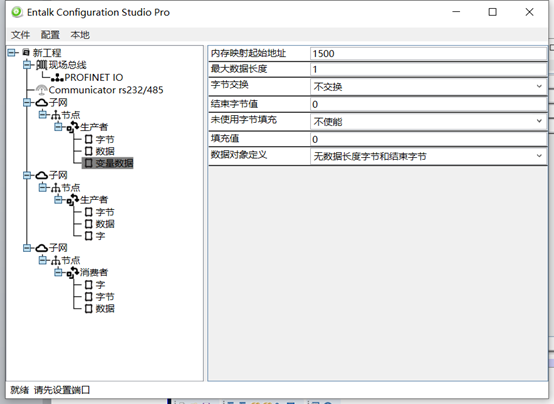

配置工具（EnTalk   Configuration Tool）

配置接口

Mini USB接口

工程管理

支持保存、加载

语言

支持中英文切换

监听

支持串口报文监听、导入、导出

Modbus点表

支持Modbus点表导入、导出

交互映射

支持串口数据与PROFINET-IO映射配置

电源

电源

24 VDC +/- 10%，130mA typ

保护/隔离

隔离

三重隔离：串口 <=> 电源 <=>   以太网

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结
