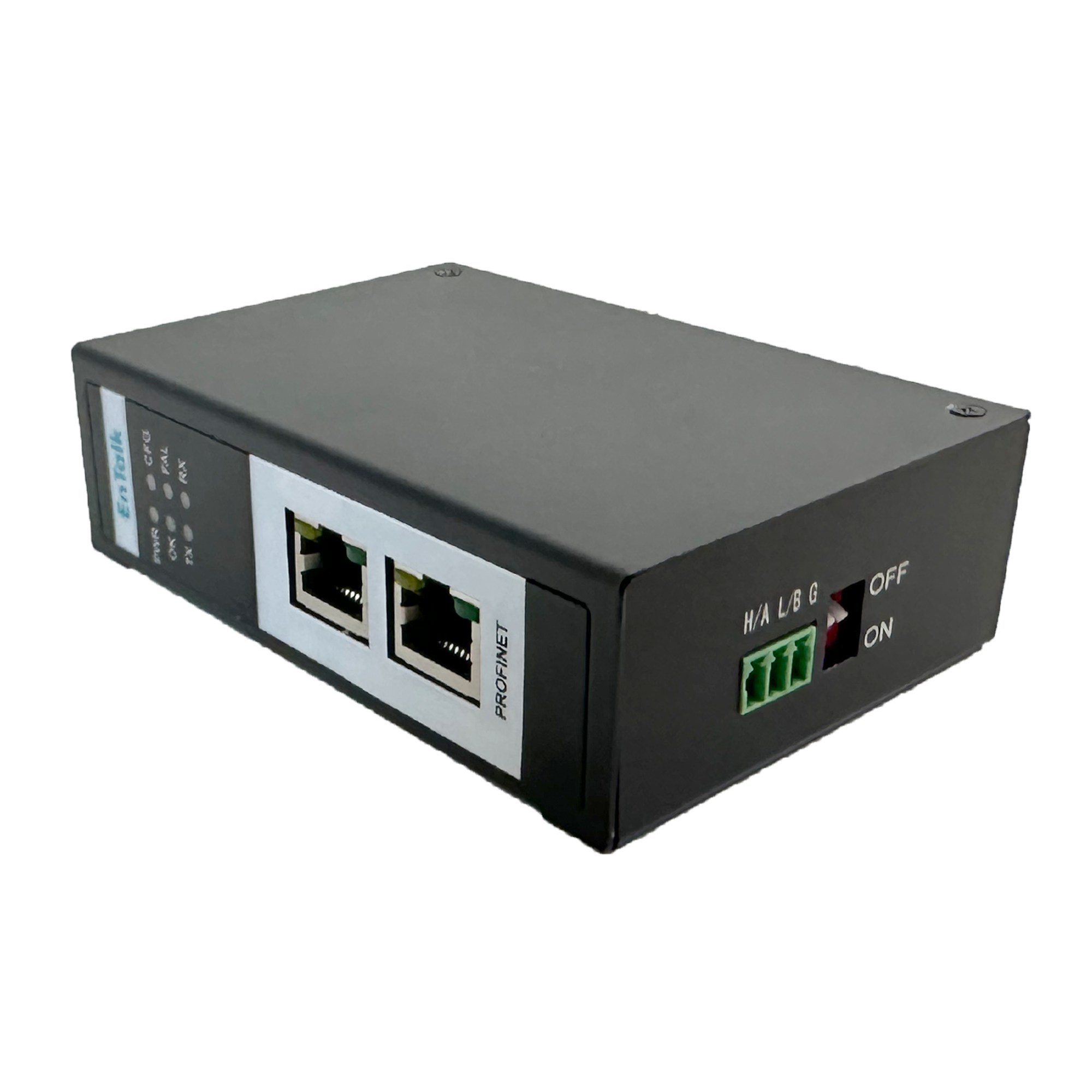

PROFINET转CAN自由口

产品与服务

PROFINET从站网关当前您所在的位置：首页 >> 产品与服务 >> 协议转换网关 >> PROFINET从站网关

< >

符合标准PROFINET和CAN2.0协议规范
配置简单，免费提供配置工具

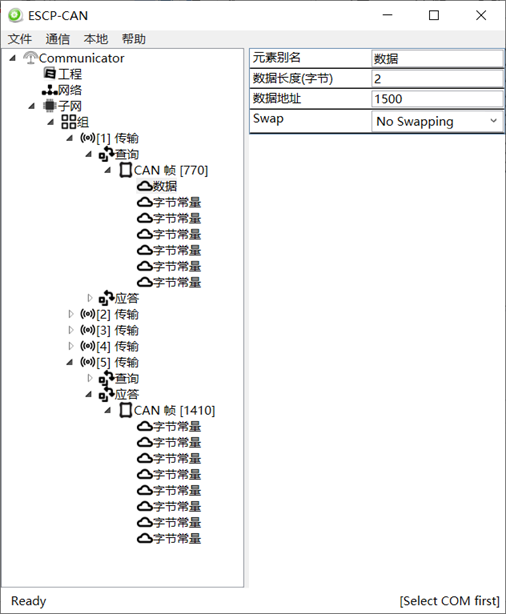

支持配置软件配置CAN自由协议

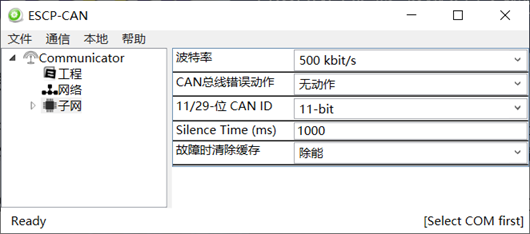

支持配置软件配置CAN波特率和ID
支持每帧CAN报文的0-8字节自由组态
高性价比，可快速定制
联系我们

产品详情

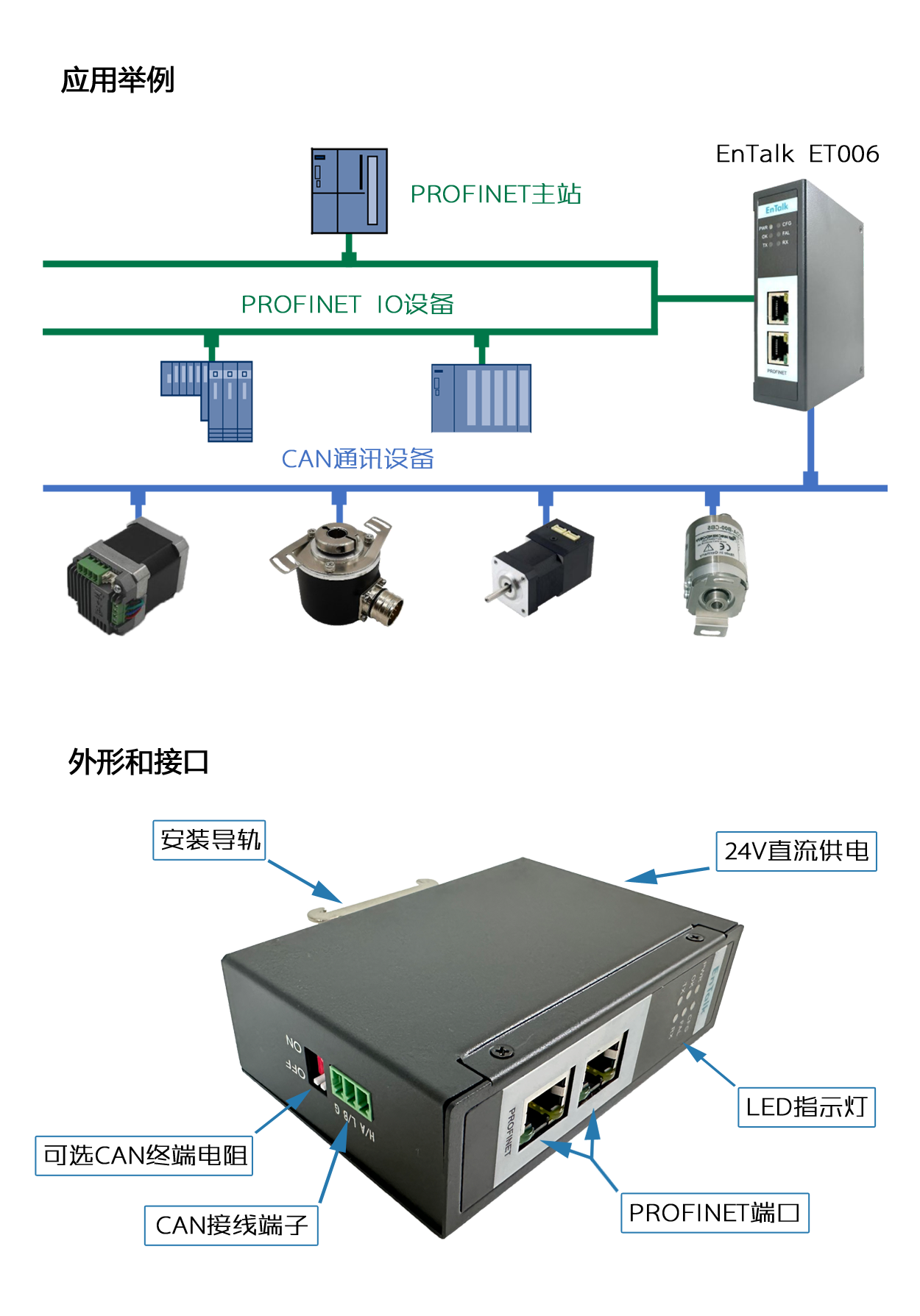

工作原理

在PROFINET侧，网关作为PROFINET I/O设备工作，并且使用卡槽（slots）和子卡槽（sub-slots）用于数据交换；

为客户提供此网关的GSDML文件，通过TIA portal加载GSDML文件并配置PROFINET网络

在CAN侧，该设备将作为支持CAN自由通信的的CAN设备。

由配置软件完成CAN和PROFINET数据的映射，通过网关完成PROFINET网络数据和CAN网络数据交换。

关于连接、配置和固件更新

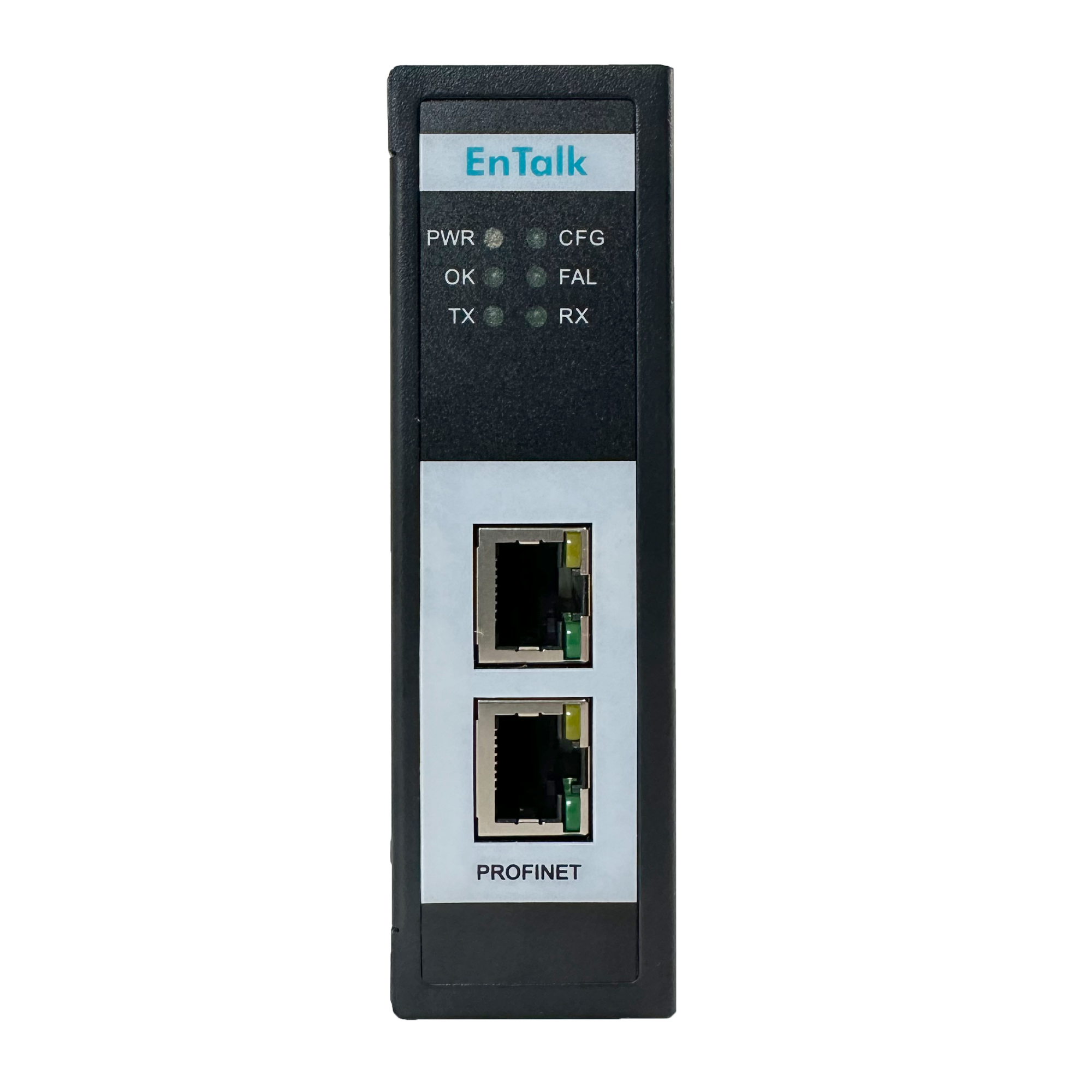

该网关集成了双端口交换机，因此允许简单集成到线型拓扑结构。

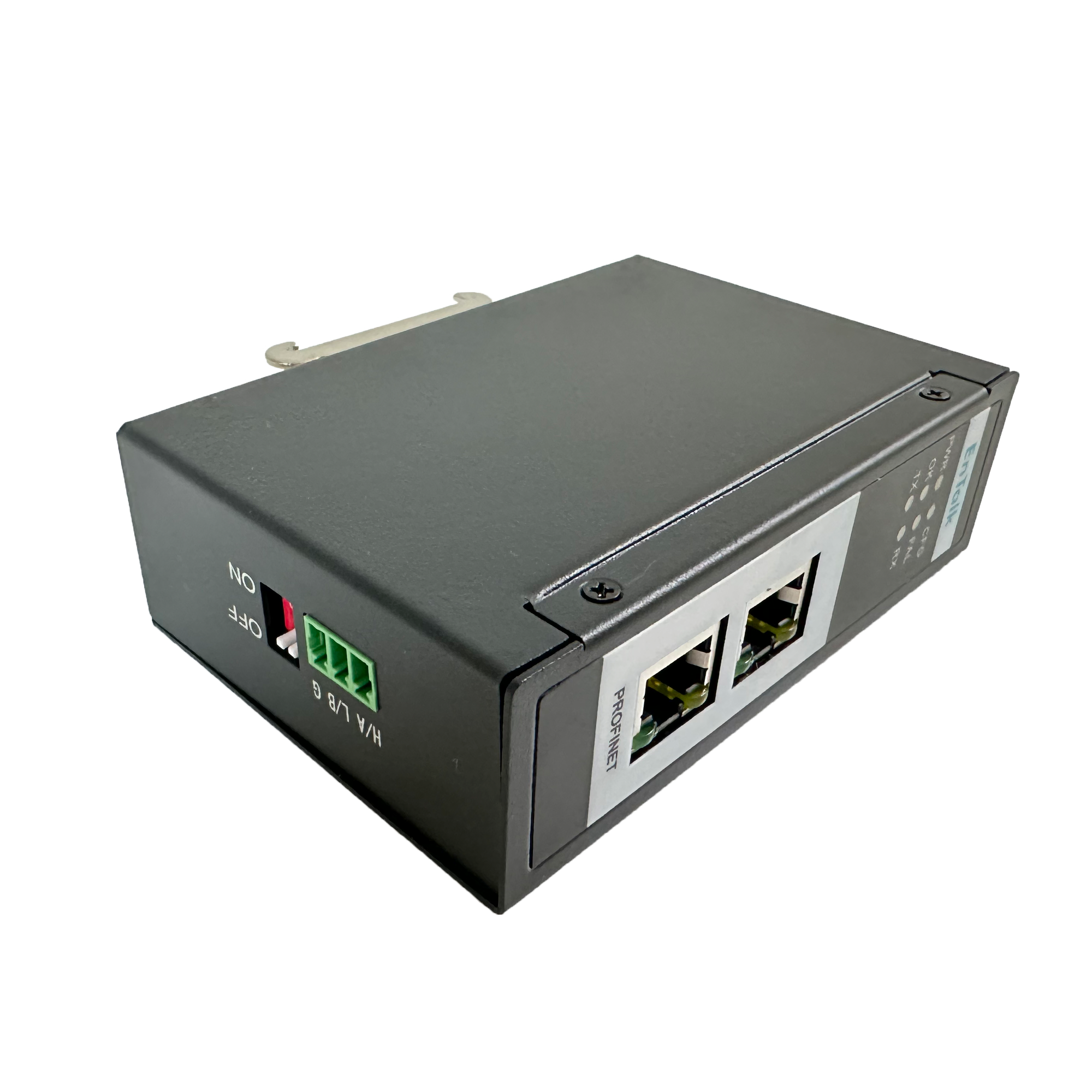

连接CAN总线和电源是通过端子实现的。

设备配置和固件更新可通过MiniUSB实现。

技术规格说明

PROFINET
PROFINET规范	V2.3
GSDML规范	V2.32、V2.33
PROFINET接口	2 x 10/100 Mbit/s以太网，RJ45插头
Slot	支持16卡槽(slots)
MRP	支持
支持最大数据	1440bytes IN+1440bytes OUT
交换机	集成双端口交换机
IRT	支持
FSU	支持
协议转换时间	<1ms
CANFree
CAN规范	2.0A/B
CAN接口	3口端子
节点规模	最多可连接32个CAN节点
终端电阻	琴式拨码配置终端电阻
支持波特率	10kBits/s, 20kBits/s, 50kBits/s, 100kBits/s, 125kBits/s, 250kBits/s, 500kBits/s, 800kBits/s, 1Mbits/s
支持通信模式	生产者/消费者模式查询/应答模式
最大CAN报文数	256条
配置工具（GSCP-CAN）
配置接口	Mini USB接口
工程管理	支持保存、下载、上传
语言	支持中文
交互映射	支持CAN与PROFINET映射配置
PROFINET配置	PROFINET设备名、IP地址软件可配置
电源
电源	24 VDC +/- 10%，130mA typ
保护/隔离
隔离	三重隔离：CAN <=> 电源 <=> 以太网
保护	反向电压/短路保护
外观
防护等级	IP20
外壳材料	全金属
外壳尺寸	34x 110 x 74 mm
重量	大约330g
安装	DIN 35mm导轨安装
环境
工作温度	-20℃ / +70℃
存储温度	-40℃ / +85℃
相对湿度	10 – 95%无凝结
订货号
订货号	ET006
