EtherNet/IP从站转Modbus TCP Client/Server

产品与服务

EtherNet/IP从站网关当前您所在的位置：首页 >> 产品与服务 >> 协议转换网关 >> EtherNet/IP从站网关

< >

符合标准EtherNet/IP协议和Modbus协议规范
图形化配置，无需编程，无需通过EtherNet/IP配置Modbus参数
毫秒级的网络之间协议转换
配置软件可在线监听和记录Modbus网络数据
支持Modbus设备点表导入导出
大量的工业现场应用验证
高性价比，可快速定制
联系我们

产品详情

工作原理

在EtherNet/IP侧，网关作为EtherNet/IP Adapter设备工作。通过网关的eds文件在PLC（主站控制器）中配置输入输出数据长度以及IP地址。

在Modbus侧，该设备既可作为Modbus TCP Client也可作为Modbus TCP Server。

由配置软件完成EtherNet/IP和Modbus TCP数据的映射，通过网关完成EtherNet/IP网络数据和Modbus TCP网络数据交换。

关于连接、配置和固件更新

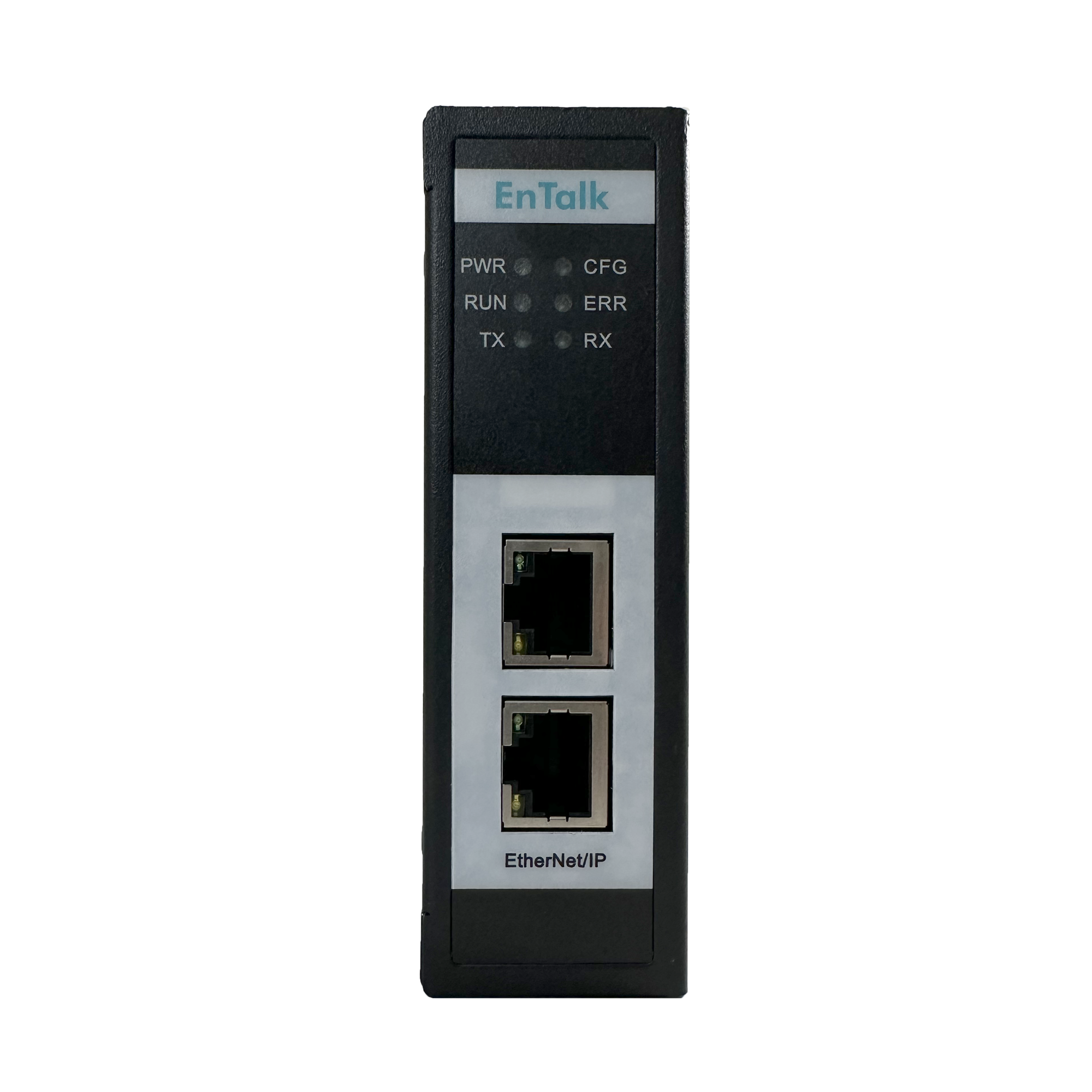

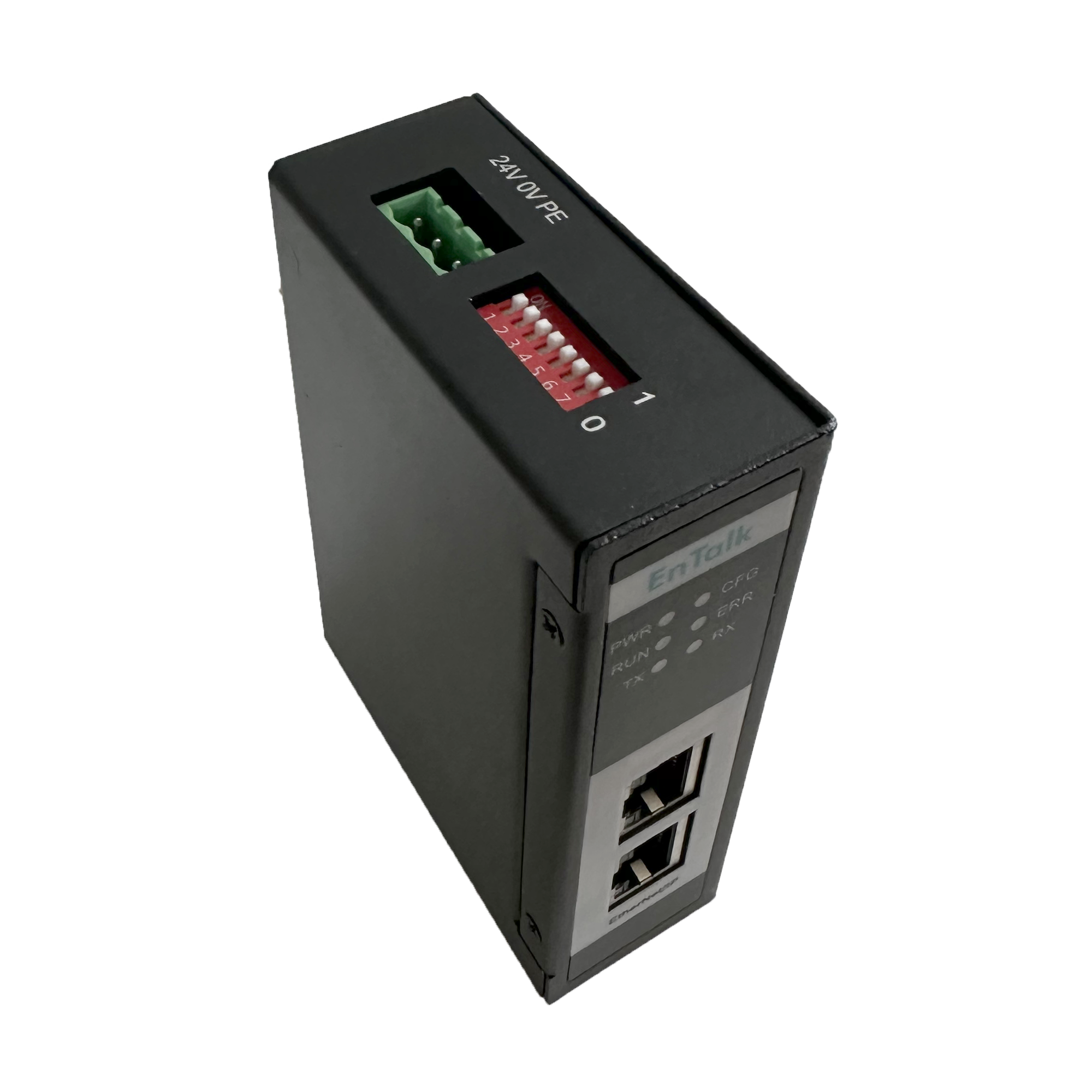

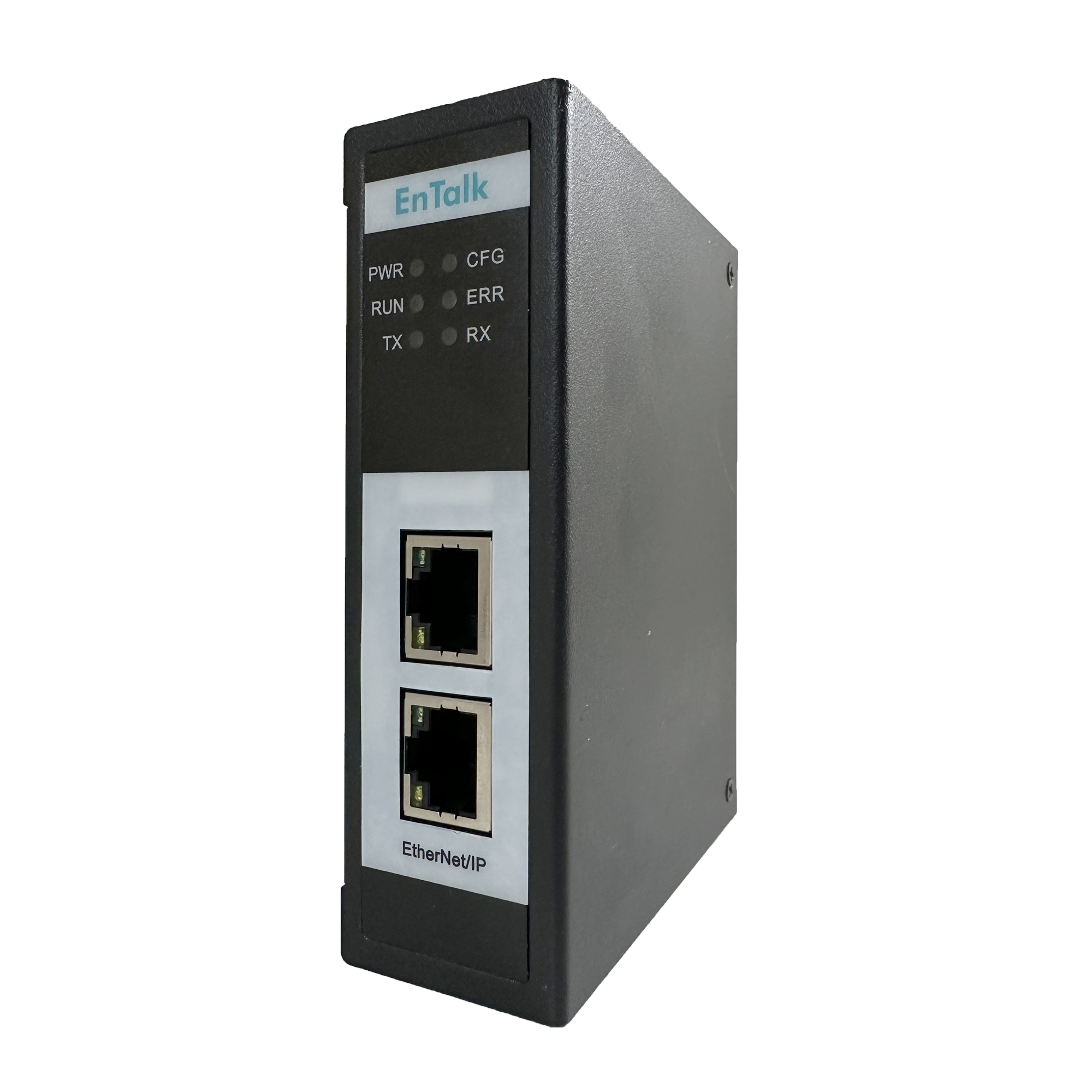

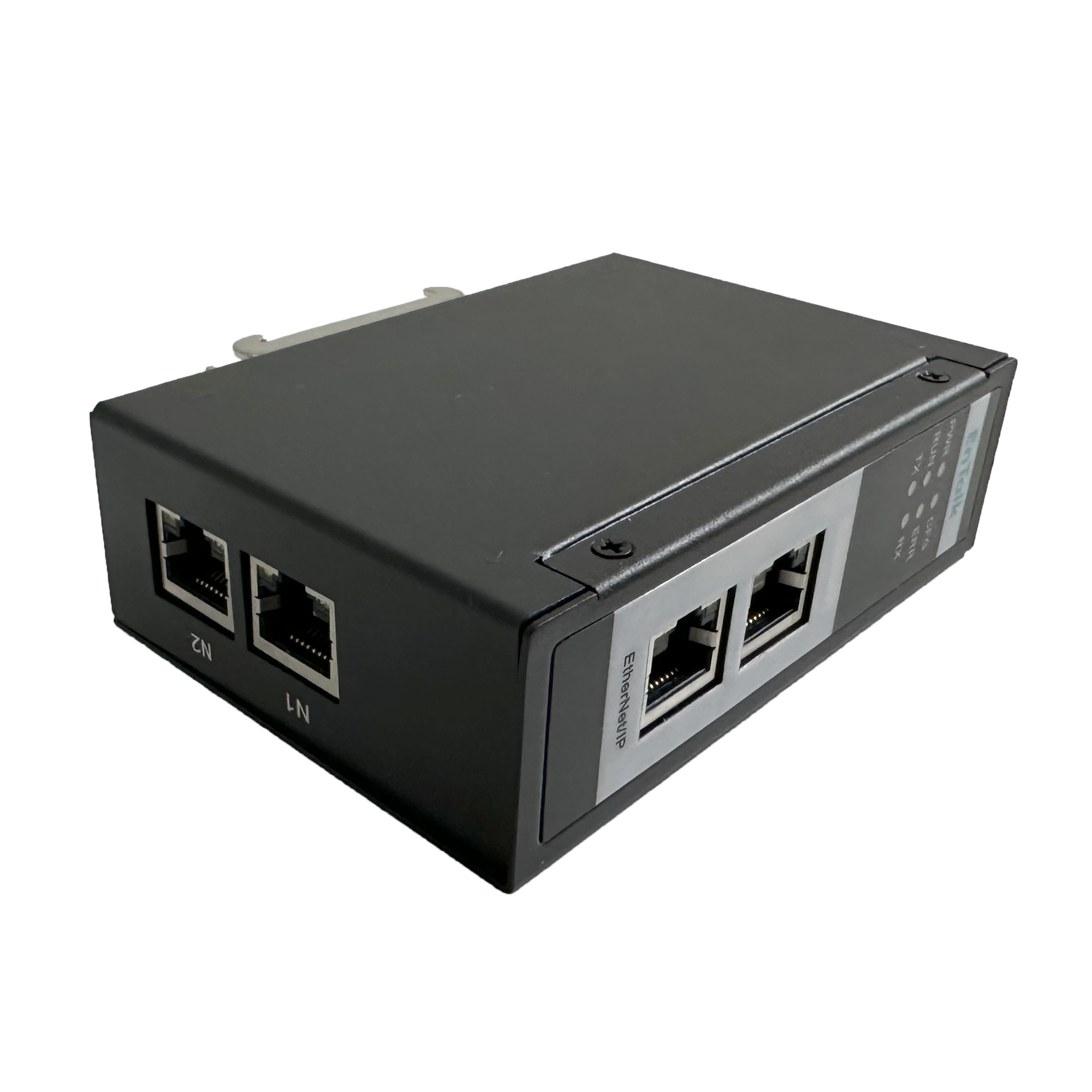

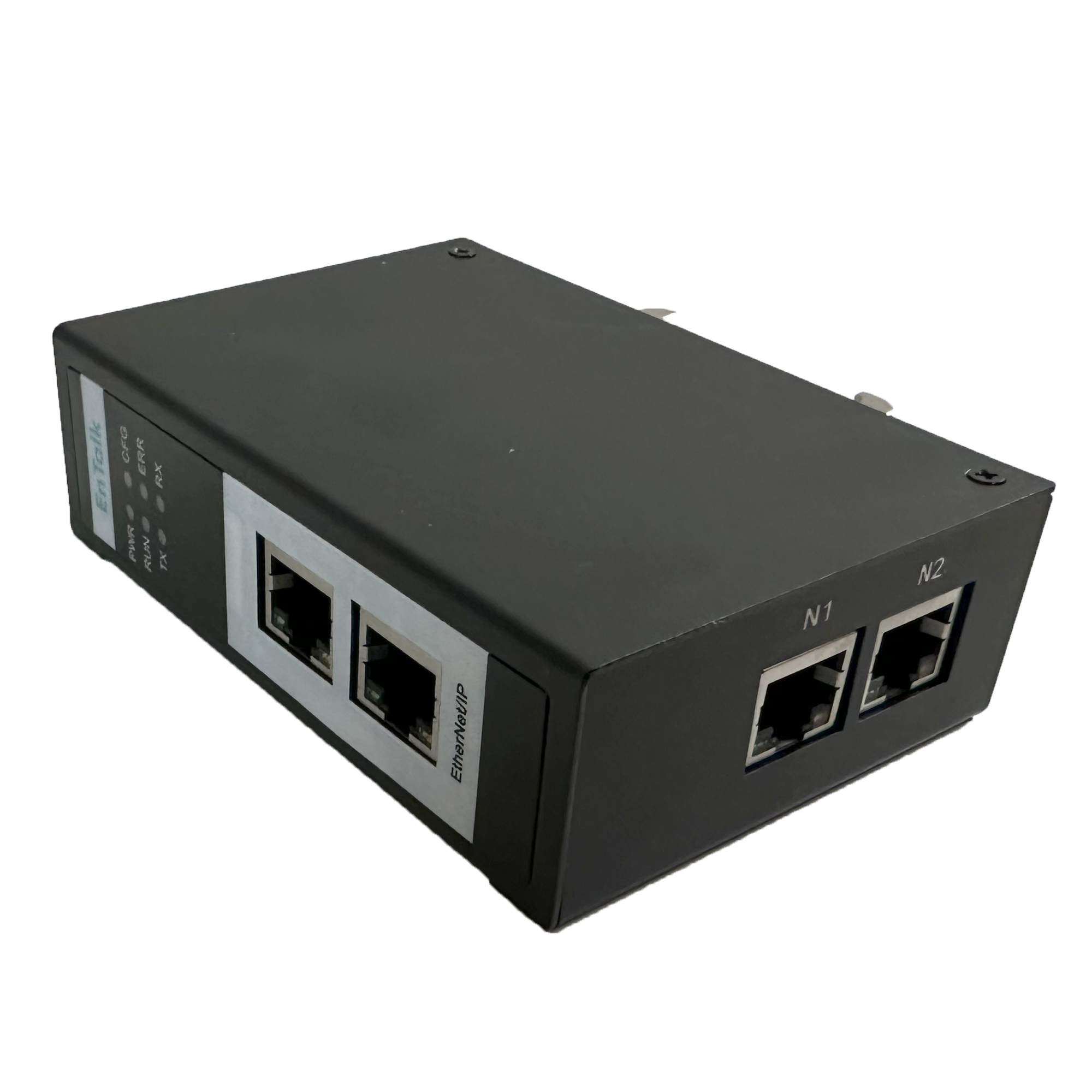

该网关EtherNet/IP侧集成了双端口交换机，可以简单实现菊花链式的线型拓扑结构。连接Modbus总线是通过标准的RJ45网口实现的。连接电源是通过端子实现的。设备配置和固件更新可通过以太网配置口实现。

技术规格说明

EtherNet/IP
CIP&EIP规范	Edition3.1&Edition1.24
EDS	支持
EtherNet/IP接口	2 x 10/100 Mbit/s以太网，RJ45插头
支持最大数据	1500bytes IN+1500bytes OUT
DLR	支持
支持最大数据	1500bytes IN+1500bytes OUT
交换机	集成双端口交换机
QC	支持
协议转换时间	<15ms
Modbus
Modbus规范	V1.1b3
Modbus TCP规范	V1.0b Client/Server
以太网接口	2*RJ45
交换机	集成双端口交换机
节点规模	Client可连接16个Modbus TCP Server设备，每个设备可配置32个Modbus命令 Server可支持10个Modbus TCP Client设备同时连接。
变压器隔离	支持
支持速率	10/100M全双工
模式	Client/Server可选
校验	CRC
功能码	01H、02H、03H、04H、05H、06H、0FH、 10H号功能
配置工具（EnTalk Configuration Tool）
配置接口	以太网CFG接口
工程管理	支持保存、加载
语言	支持中英文切换
监听	支持Modbus报文监听、导入、导出
Modbus点表	支持Modbus点表导入、导出
交互映射	支持Modbus数据与EtherNet/IP映射配置
电源
电源	24 VDC +/- 10%，130mA typ
保护/隔离
隔离	三重隔离：以太网 <=> 电源 <=> 以太网
保护	反向电压/短路保护
外观
防护等级	IP20
外壳材料	全金属
外壳尺寸	34x 110 x 74 mm
重量	大约330g
安装	DIN 35mm导轨安装
环境
工作温度	-20℃ / +70℃
存储温度	-40℃ / +85℃
相对湿度	10 – 95%无凝结
订货号
订货号	ET014

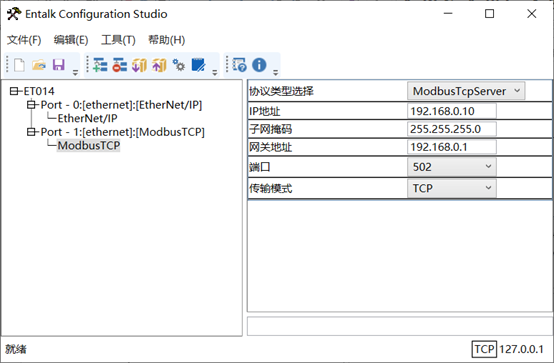

配置工具

1.配置Modbus主站和从站；

2.设置输入输出数据映射；

3.生成配置文件；

4.设置通讯口并下载。
