PROFIBUS DP规范

V2.3

GSD规范

V3.1

PROFIBUS DP接口

DB9插头

波特率

自适应，支持波特率：9.6K、19.2K、45.45K、

187.5K、500K、1.5M、3M、6M、12M

支持最大数据

244bytes IN+244bytes OUT

最大配置数据

244字节

最大参数数据

244字节

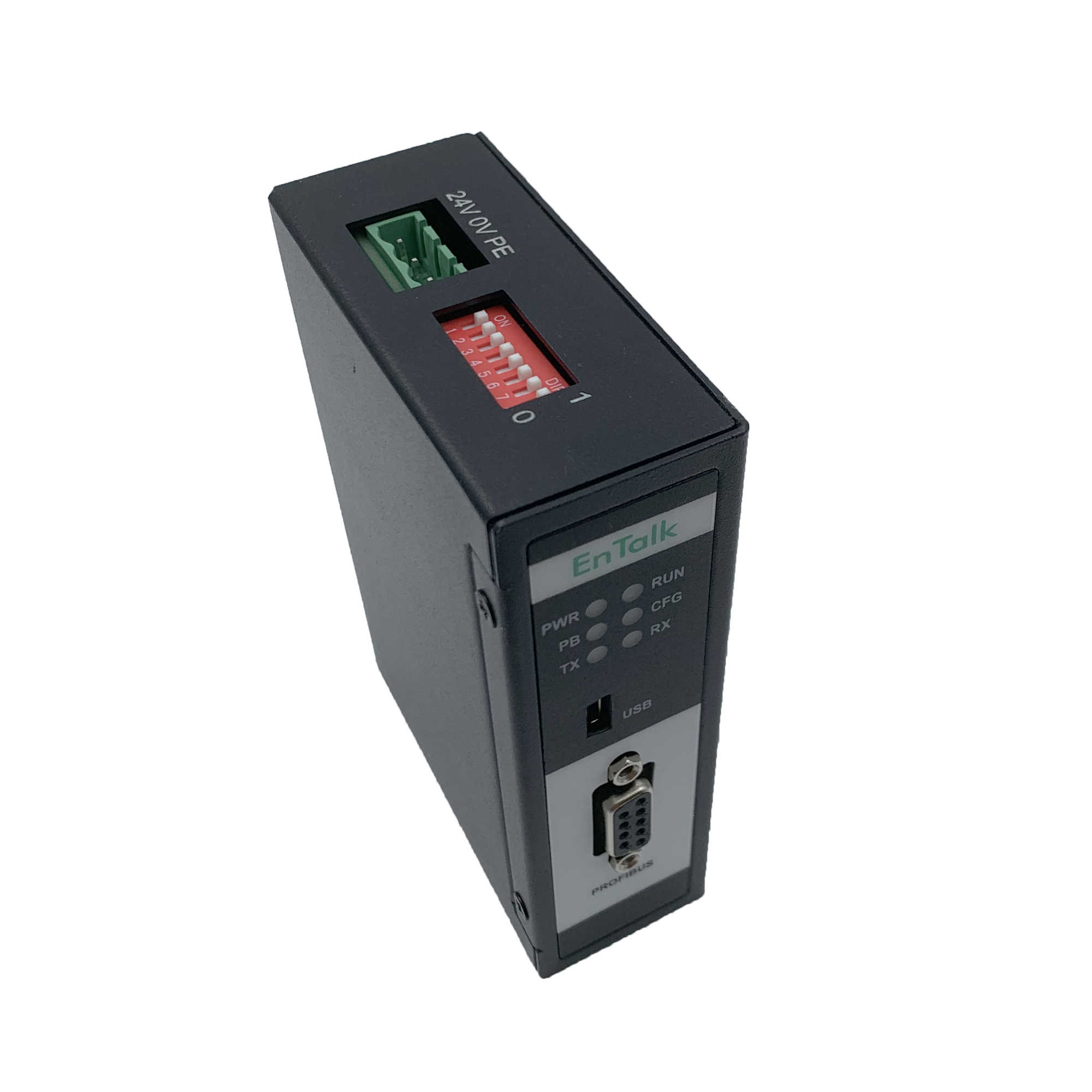

站地址

琴式拨码开关设置

协议转换时间

<15ms

CAN

CAN规范

2.0A/B

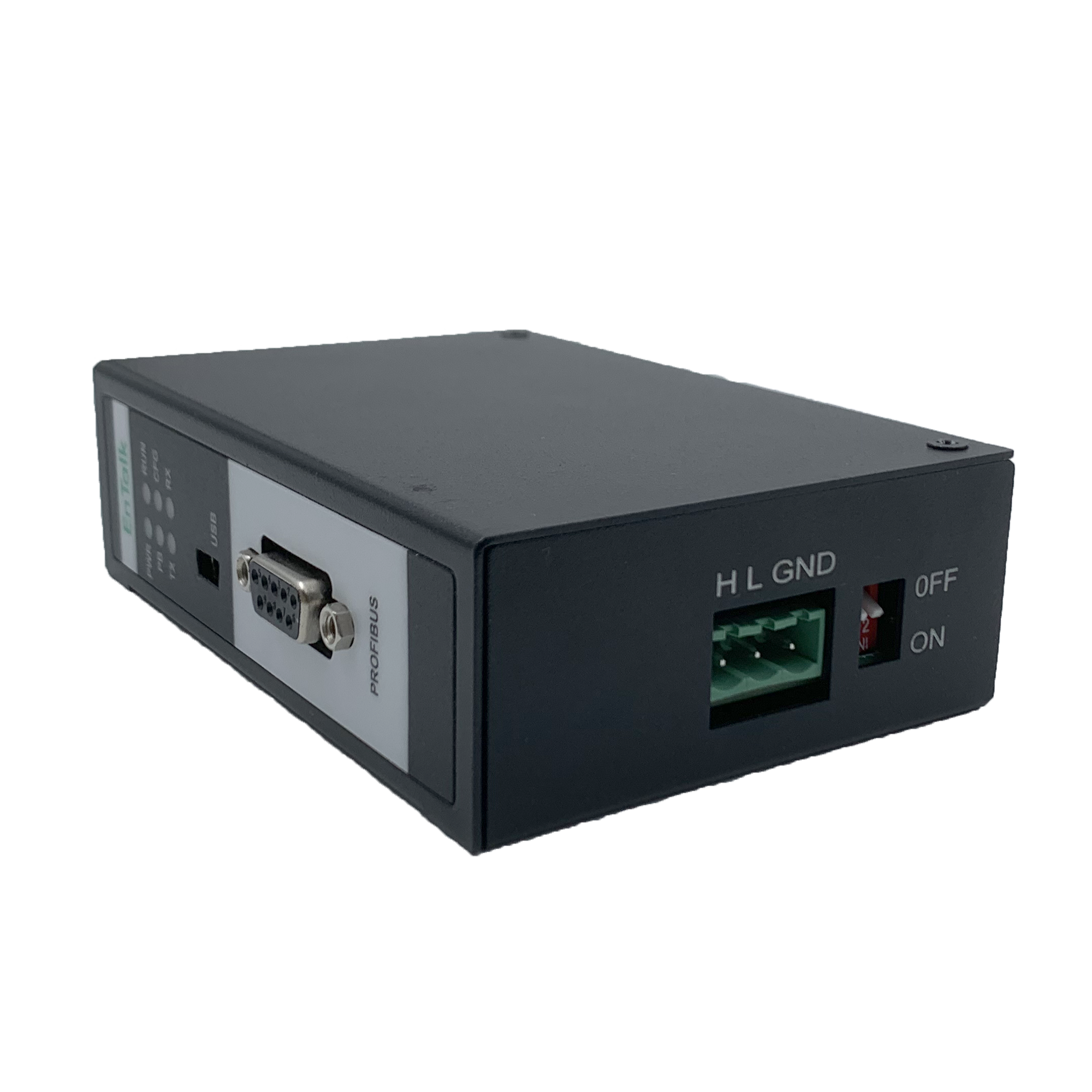

CAN接口

3针端子

终端电阻

琴式拨码配置终端电阻

支持波特率

10kBits/s, 20kBits/s, 50kBits/s,

100kBits/s, 125kBits/s, 250kBits/s,

500kBits/s, 800kBits/s, 1Mbits/s

支持通信模式

生产者/消费者模式

查询/应答模式

最大CAN报文数

256条

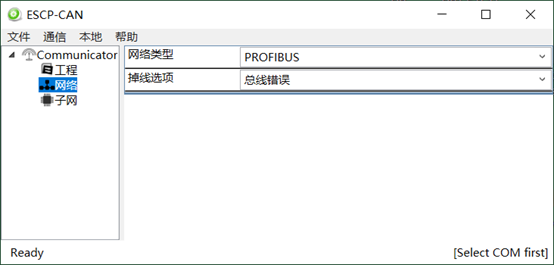

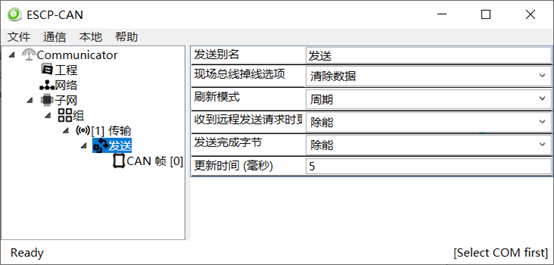

配置工具（GSCP-CAN）

配置接口

Mini USB接口

工程管理

支持保存、下载、上传

语言

支持中文

交互映射

支持CAN与PROFIBUS DP映射配置

电源

电源

24 VDC +/- 10%，130mA typ

保护/隔离

隔离

三重隔离：CAN <=> 电源 <=> PROFIBUS DP

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结

订货号

订货号

ET026
