Modbus规范

V1.1b3

Modbus TCP规范

V1.0b Server

以太网接口

2 x RJ45插头

节点规模

支持10个Modbus TCP Client设备同时连接

交换机

集成双端口交换机用于菊花链拓扑

支持速率

10/100Mbit/s全双工

传输类型

Modbus TCP Server

数据大小

最大1500字节输入和1500字节输出

变压器隔离

支持

校验

CRC

CAN

CAN规范

支持自定义CAN 2.0A和2.0B

CAN接口

3口端子

终端电阻

琴式拨码配置终端电阻

支持波特率

10kbps – 1Mbps

通讯模式

生产者/消费者模式

查询/应答模式

通讯数量

最大支持128数据处理，

共计包含256 CAN帧

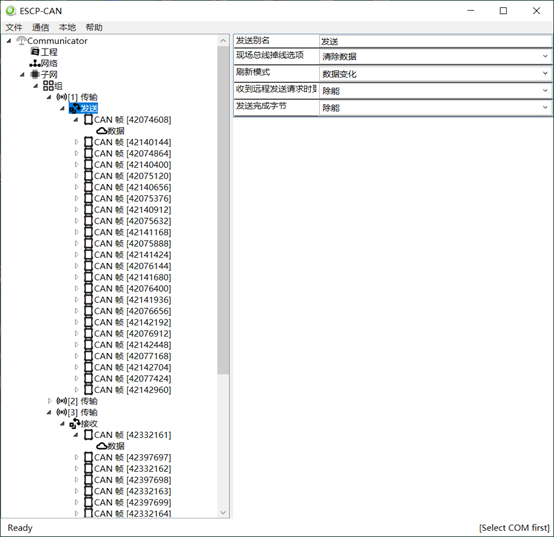

配置工具（ECSP-CAN）

配置接口

Mini USB/以太网接口

工程管理

支持保存、加载

语言

支持中英文切换

Modbus配置

IP地址、子网掩码、网关地址设置

交互映射

支持CAN与Modbus TCP映射配置

电源

电源

24 VDC +/- 10%，130mA typ

保护/隔离

隔离

三重隔离：Modbus <=> 电源 <=> CAN

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结

订货号

订货号

ET046
