CANopen规范

支持DS301 V4.02

EDS

支持通过EDS进行CANopen配置

CAN节点地址

支持配置软件配置

CAN接口

3口端子

支持最大数据

80接收PDO和80传输PDO，每个可传输

多达8字节

终端电阻

琴式拨码配置终端电阻

支持波特率

10kbit/s - 1Mbit/s

PDO传输类型

状态改变、循环同步、非循环同步

协议转换时间

<15ms

串口

Modbus规范

V1.1b3

Modbus RTU规范

V1.02

RS485接口

3口端子

节点规模

最多可连接32个Modbus RTU Slave设备，

最多可支持128个Modbus命令。

RS485终端电阻

琴式拨码配置终端电阻

支持波特率

1200 Bit/s, 2400 Bits/s, 4800 Bits/s,

9600 Bits/s, 19200 Bits/s, 38400 Bits/s,

57600 Bit/s, 115200 Bits/s

Modbus RTU主从站

主站

Modbus RTU功能码

01H、02H、03H、04H、05H、06H、0FH、

10H号功能

校验

支持奇、偶、无可选

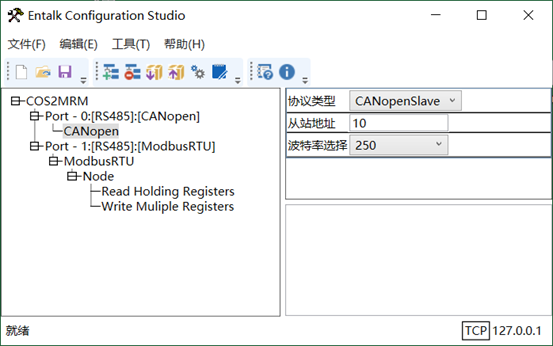

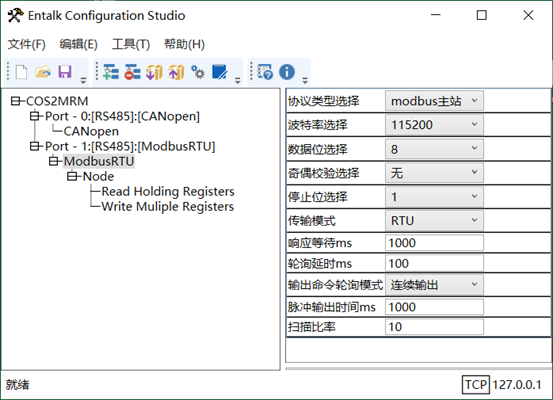

配置工具（EnTalk   Configuration Tool）

配置接口

Mini USB接口

工程管理

支持保存、加载

语言

支持中英文切换

监听

支持Modbus报文监听、导入、导出

Modbus点表

支持Modbus点表导入、导出

交互映射

支持串口数据与CANopen映射配置

电源

电源

24 VDC +/- 10%，100mA typ

保护/隔离

隔离

三重隔离：串口 <=> 电源 <=> CAN

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结

订货号

订货号

ET053
