PROFINET规范

V2.3

GSDML规范

V2.32、V2.33

PROFINET接口

2 x 10/100 Mbit/s以太网，RJ45插头

Slot

支持16卡槽(slots)

MRP

支持

支持最大数据

1440bytes IN + 1440bytes OUT

交换机

集成双端口交换机

IRT

支持

FSU

支持

协议转换时间

<1ms

PROFIBUS

PROFIBUS规范

V2.3

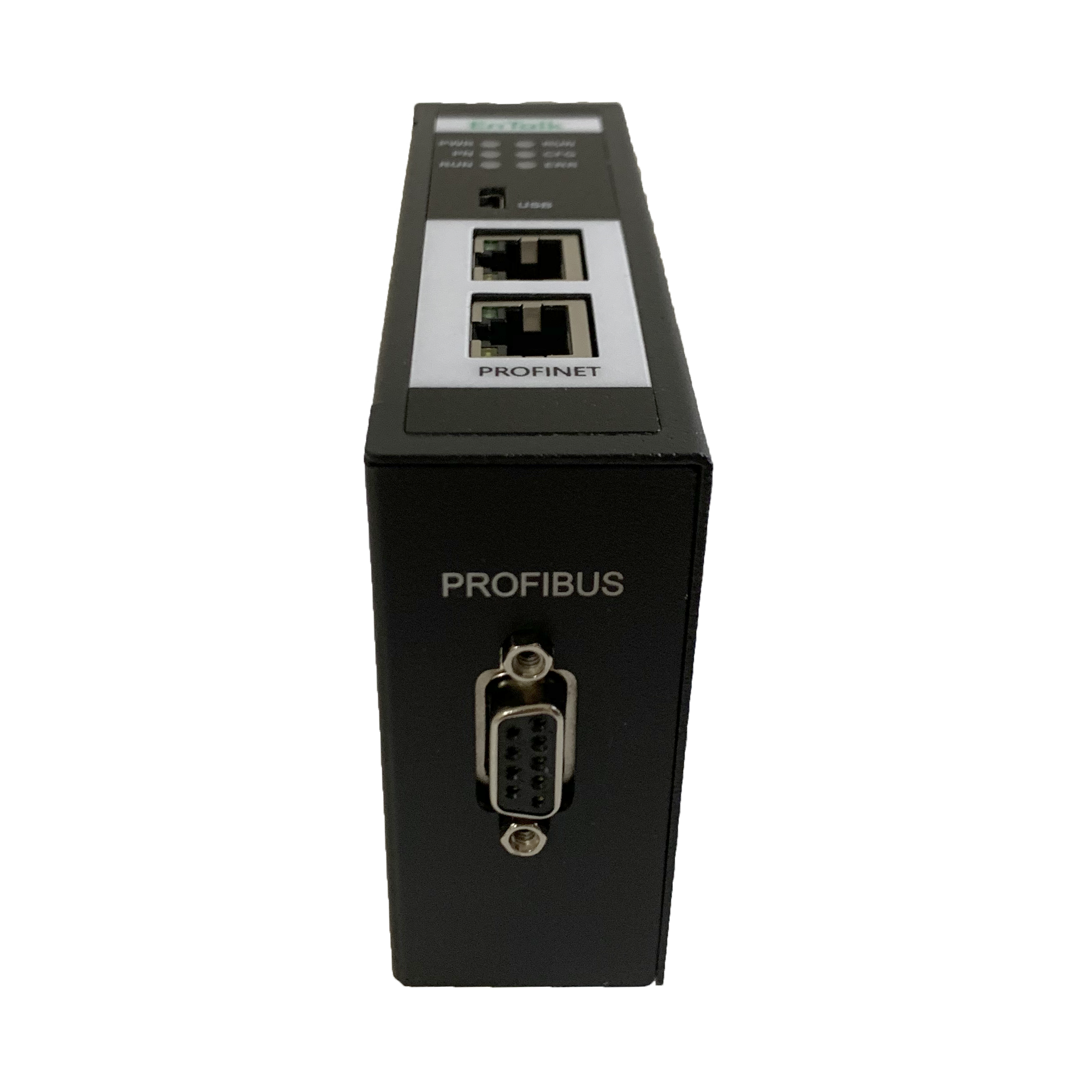

PROFIBUS接口

1x D-Sub9母头连接件

从站规模

最多可连接125个从站

支持波特率

支持所有波特率，最高支持12Mbit/s

支持在线功能

支持从站地址重设、扫描在线设备列表、

显示所连接从站的活跃状态

最大I/O数据

每个方向最大支持512字节

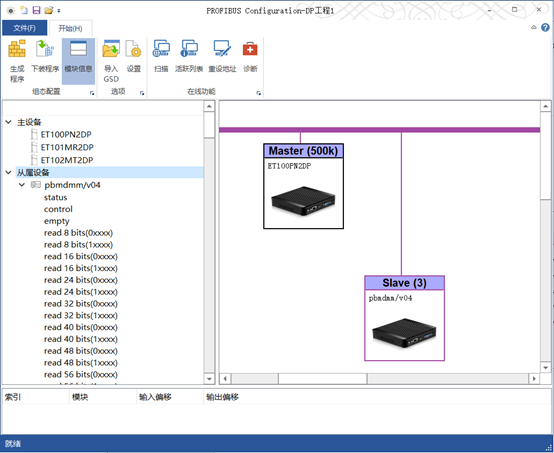

配置工具（PROFIBUS   Configurations）

配置接口

Mini USB接口

工程管理

支持保存、下载、扫描、诊断等

语言

支持中文

交互映射

支持PROFINET-IO与PROFIBUS映射配置

诊断

支持从站诊断信息

电源

电源

24 VDC +/- 10%，130mA typ

保护/隔离

隔离

三重隔离：PROFIBUS DP <=> 电源 <=> 以太网

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结

订货号

订货号

ET100
