Modbus规范

V1.1b3

Modbus TCP规范

V1.0b Server

以太网接口

2 x 10/100Mbit/s以太网，RJ45插头

传输类型

Modbus TCP Server

节点规模

支持10个Modbus TCP Client设备同时连接

交换机

集成双端口交换机

变压器隔离

支持

校验

CRC

PROFIBUS

PROFIBUS规范

V2.3

PROFIBUS接口

1x D-Sub9母头连接件

从站规模

最多可连接125个从站

支持波特率

支持所有波特率，最高支持12Mbit/s

支持在线功能

支持从站地址重设、扫描在线设备列表、显示

所连接从站的活跃状态

最大输入输出长度

每个方向最大支持488字节

输入输出各244字节

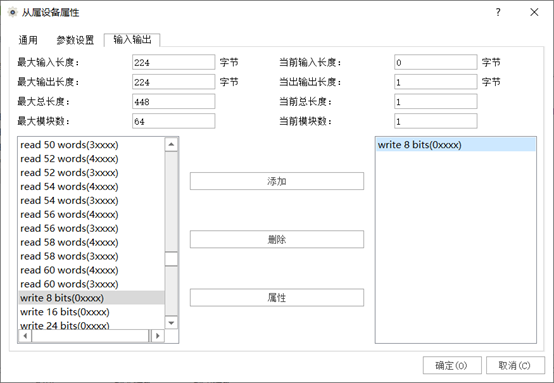

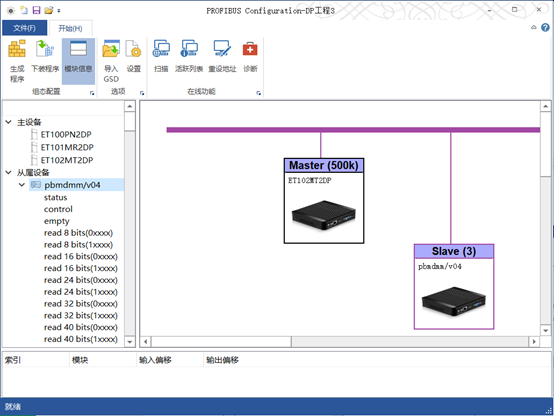

配置工具（PROFIBUS   Configurations）

配置接口

Mini USB接口

工程管理

支持保存、下载、扫描、诊断等

语言

支持中文

交互映射

支持Modbus与PROFIBUS网络映射配置

诊断

支持从站诊断信息

电源

电源

24 VDC +/- 10%，130mA typ

保护/隔离

隔离

三重隔离：

PROFIBUS DP <=> 电源 <=> 以太网

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结

订货号

订货号

ET102
