1        摘要

    边缘网关力求打造工业设备的解决方案，将设备通过4G的方式接入互联网，利用先进的云技术实现大量设备数据传输、远程运维等功能，降低工厂的投入，让广大企业跨入工业互联网时代。

1.1      解决方案

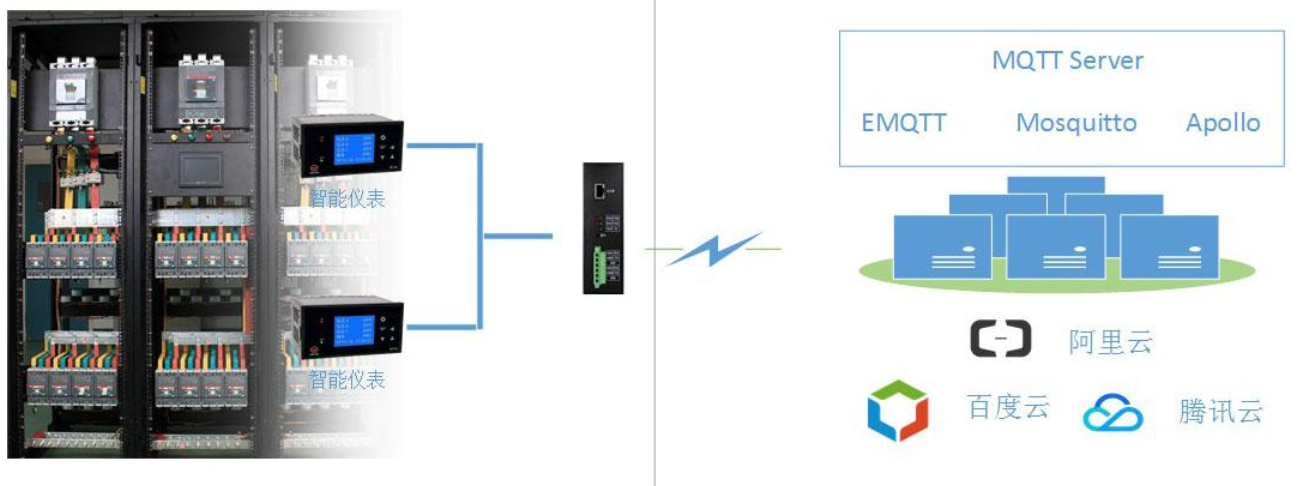

    边缘网关用于连接现场PLC、仪表、软启动器、变频器等设备，通过4G无线的方式将设备数据传输至云平台（阿里云、百度云、腾讯云）。本案例中需要实现现场的ABB PSTX系列软启动器设备基于RS485通讯连接边缘网关将数据通过MQTT协议传输至云平台。

1.2      关键词

    4G      MQTT      边缘网关      云平台

2        应用项目配置示例

2.1      自动化任务概述

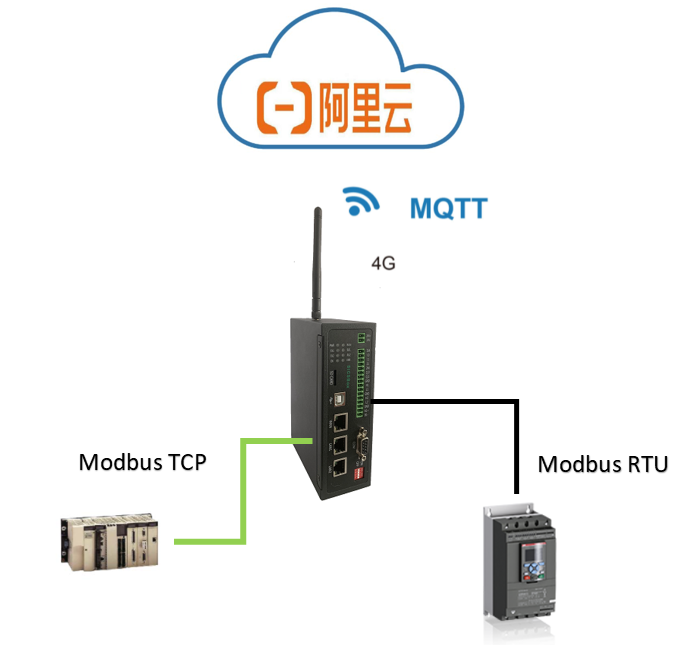

    下图提供自动化任务的概述，边缘网关模块连接ABB PSTX 105-600-70D软启动器设备，通过MQTT协议发布至云端。

                                                      图2.1 自动化任务概述

2.2      使用环境

    本文例子基于以下使用环境创建

2.2.1硬件部分

2.2.2软件部分

2.3      参数配置举例

2.3.1   读取软启动器设备数字量输入数据

    ABB PSTX系列软启动器设备通过RS485至边缘网关。使用Modbus 功能码01读取。

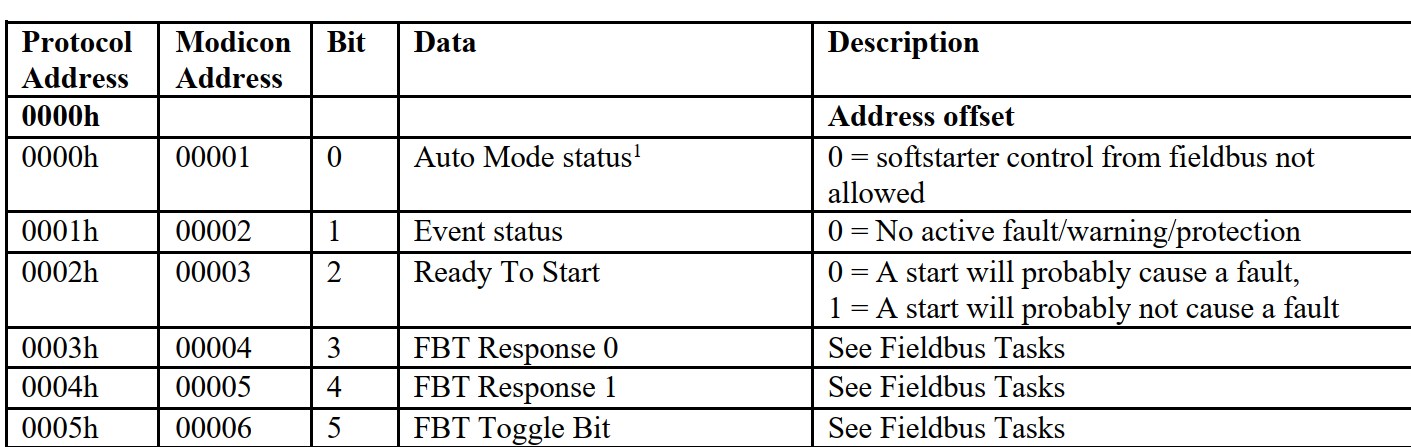

                                                      图2.3.1 数字量输入寄存器地址

2.3.2   写入软启动器设备数字量输出数据

     来自PLC下发至软启动器设备，使用Modbus 功能码15写入。

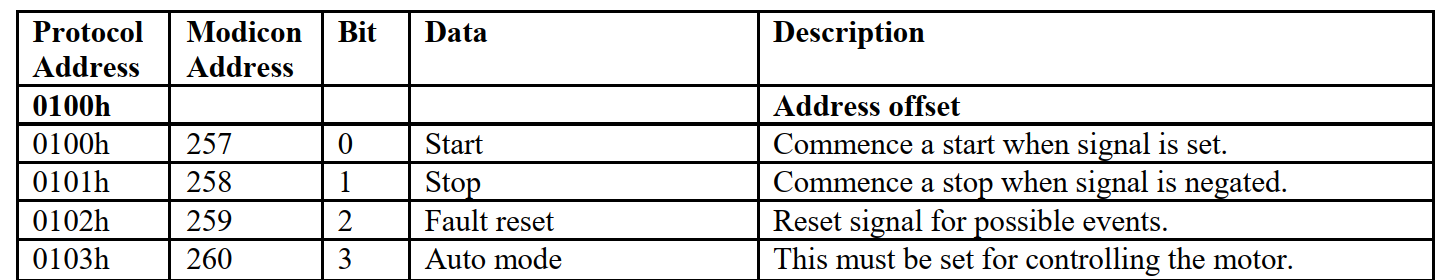

                                                      图2.3.2数字量输出寄存器地址

2.3.3   读取软启动器设备输入型寄存器数据

      ABB PSTX系列软启动器设备通过RS485至边缘网关。使用Modbus 功能码04读取。

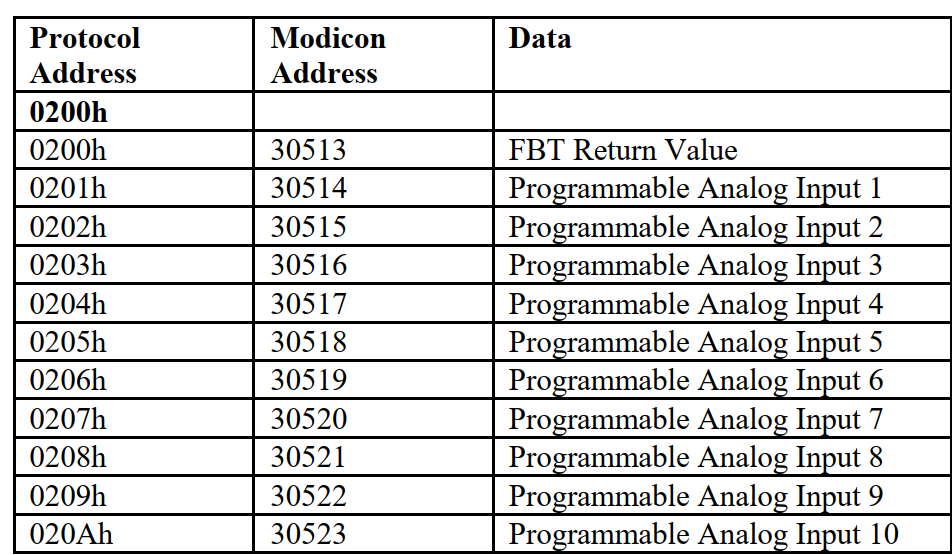

                                                      图2.3.3 模拟量数据寄存器地址

2.3.4   边缘网关配置

    1.      通过网线将边缘网关与PC相连，PC的IP地址网段为192.168.1.xxx，给网关上电；

    2.      打开配置软件Any Gateway Studio，根据需求在配置软件中进行配置；

        1）   新建工程，添加MQTT配置信息，包括发布云端的IP地址、Port、Topic的数据地址和长度；

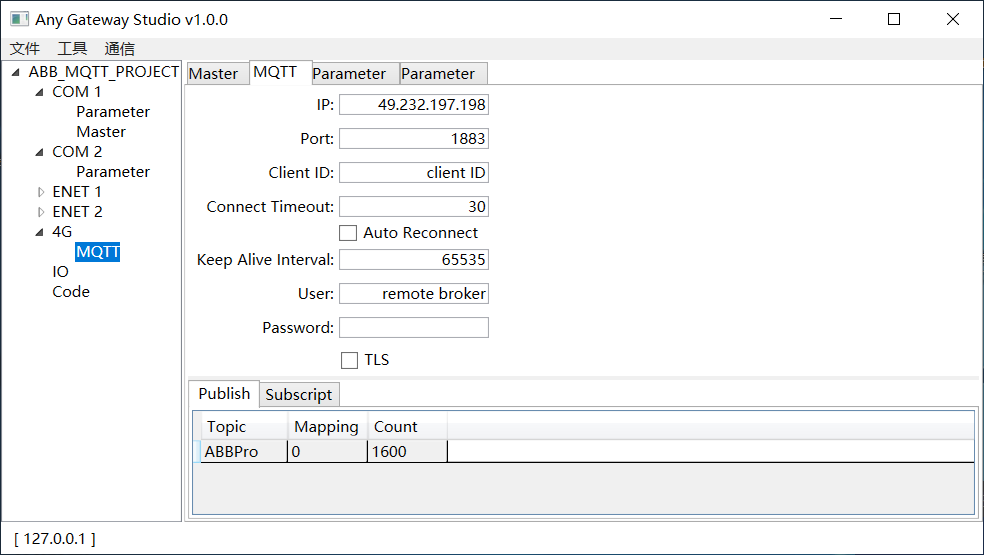

                                                      图2.3.4 MQTT配置信息

  2）配置Modbus RTU主站信息，信息与需要读取和写入软启动器设备的数据寄存器地址匹配，添加节点（即软启动器从站设备地址），在Node下插入读写命令；

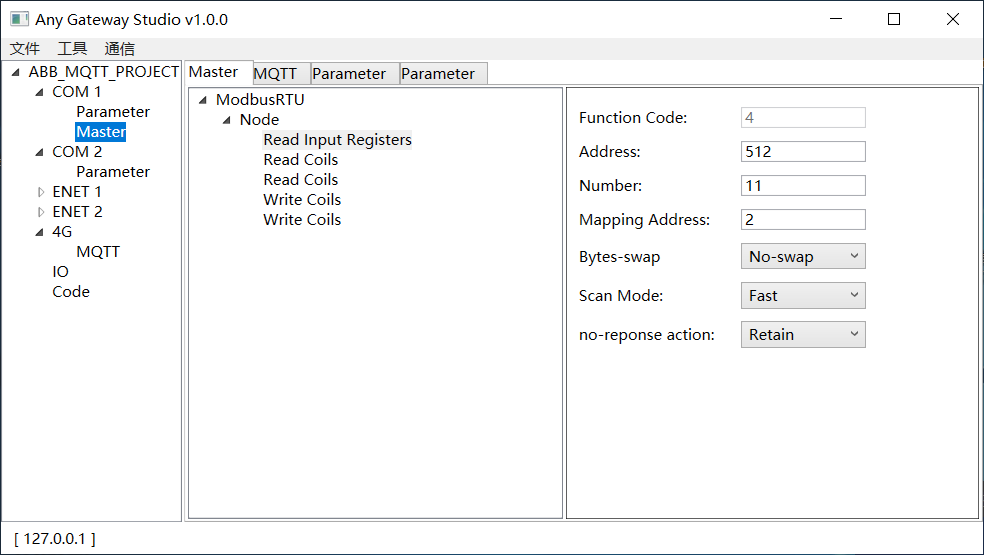

                                                      图2.3.5  Modbus RTU配置信息

            3.    点击工具栏中的“通讯 - 下载”按钮，将配置下载到边缘网关中；

3        结论

      在本案例中， 边缘网关实现工业级的可靠性，实现支持随时通过云平台监控设备运行状态。

      应用场景：广泛应用于水质监控、环境监测、智能楼宇、能源电力等有设备远程监控需求的领域。
