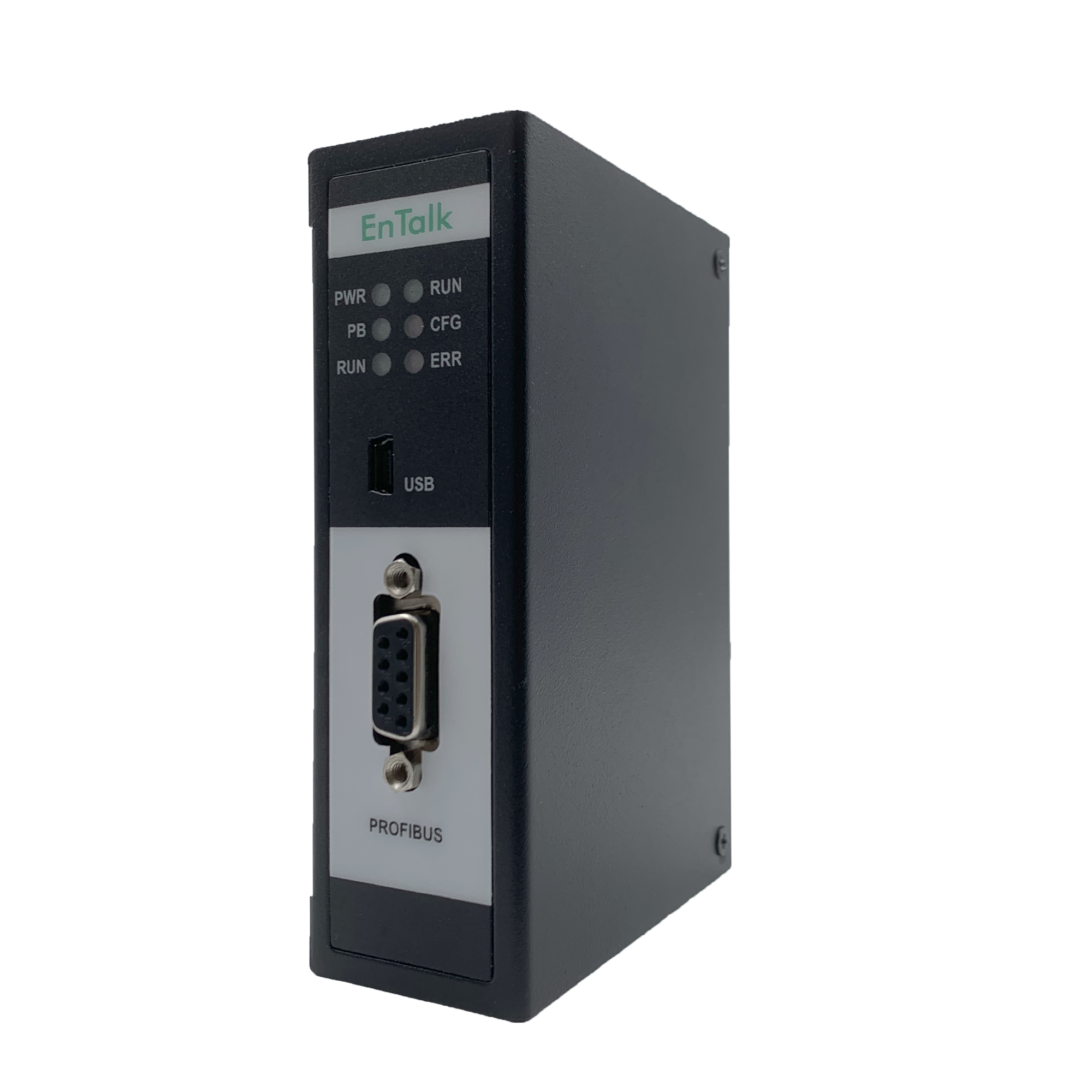

Profibus-DP规范

V2.3

GSD规范

V3.1

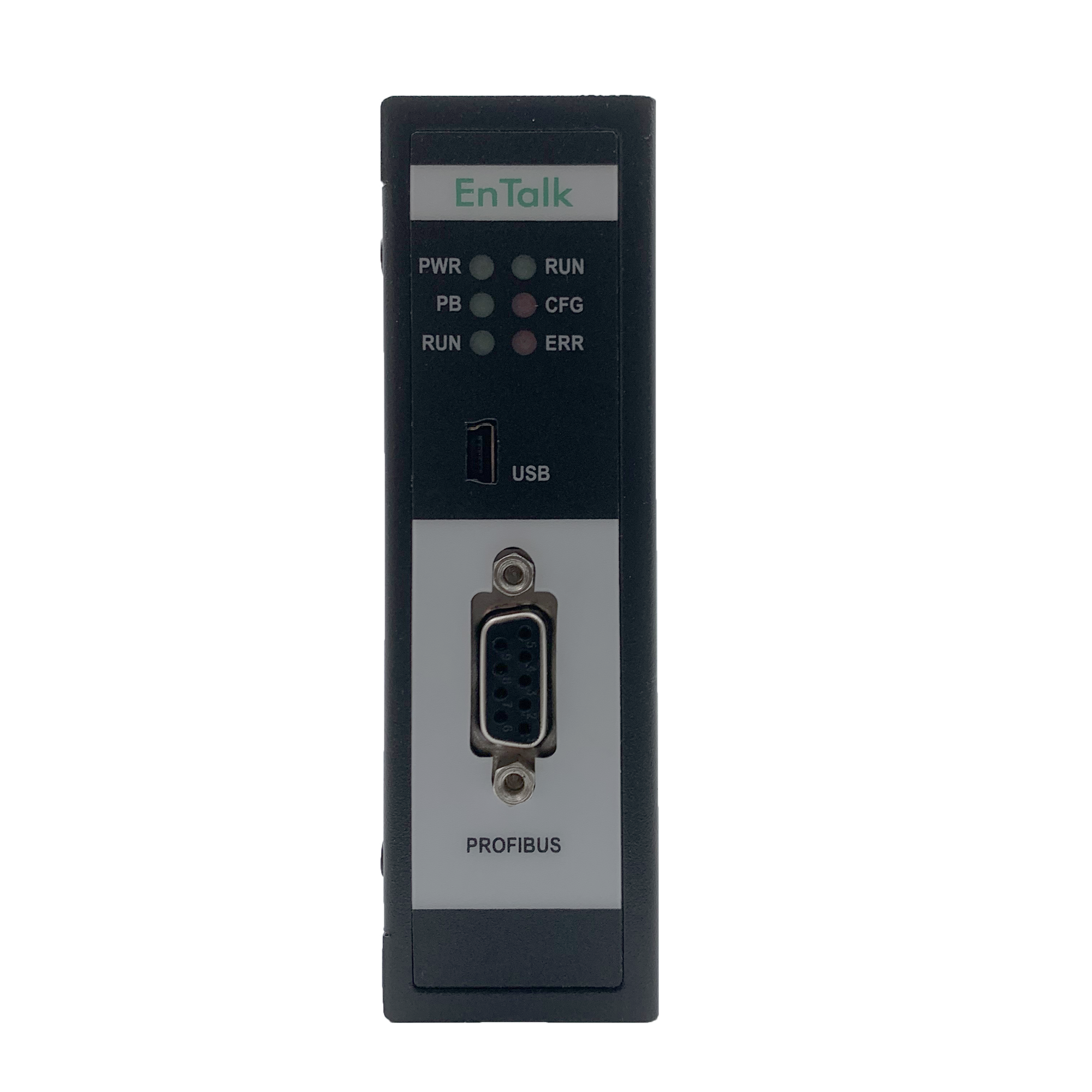

Profibus-DP接口

DB9插头

波特率

自适应，支持波特率：9.6K、19.2K、45.45K、

187.5K、500K、1.5M、3M、6M、12M

支持最大数据

244bytes IN+244bytes OUT

最大配置数据

244字节

最大参数数据

244字节

站地址

琴式拨码开关

协议转换时间

<15ms

CANopen

CANopen规范

支持DS301 v4.0.2

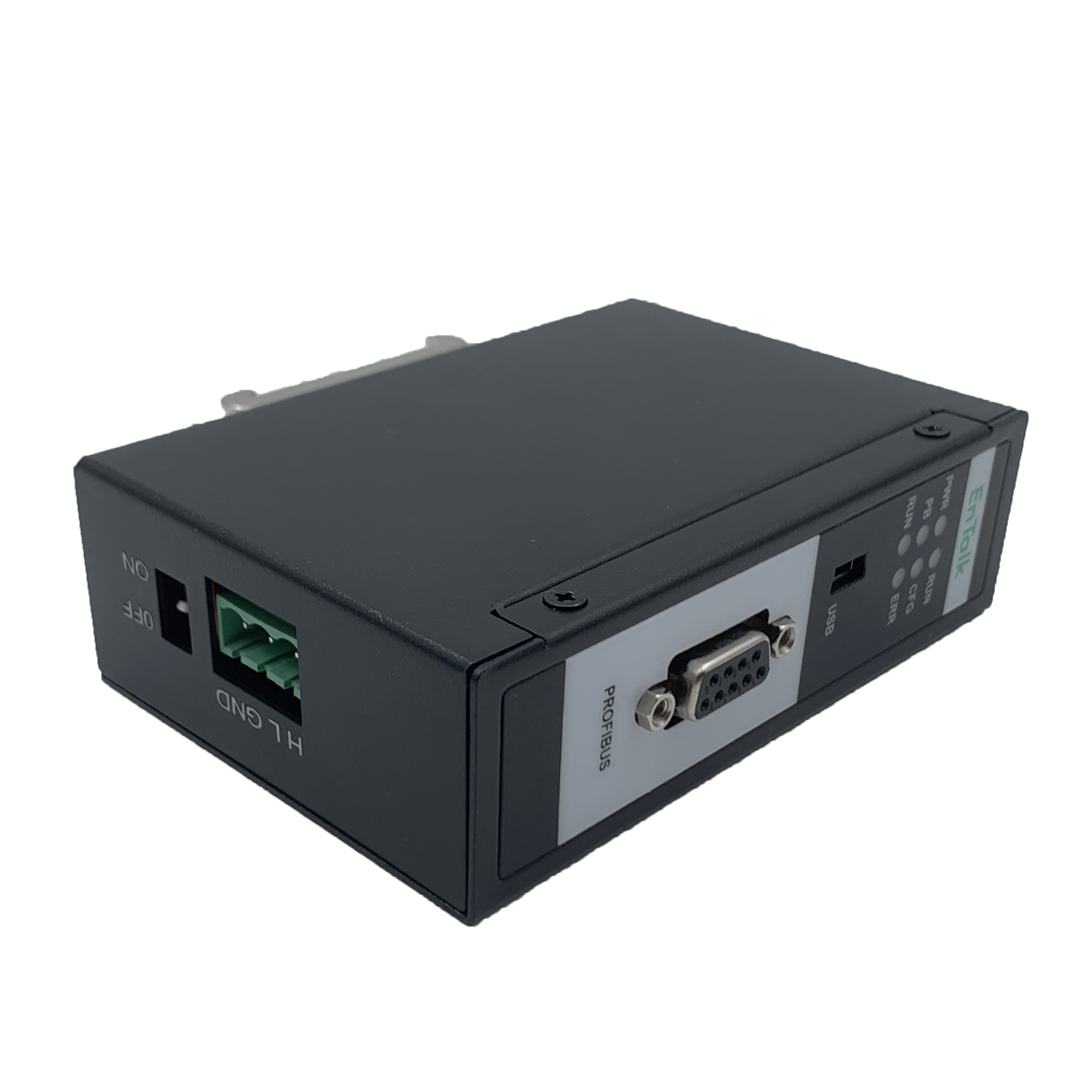

CAN接口

3口端子

节点规模

最多可连接32个CAN节点

终端电阻

琴式拨码配置终端电阻

支持波特率

10kBits/s, 20kBits/s, 50kBits/s,

100kBits/s, 125kBits/s, 250kBits/s,

500kBits/s, 800kBits/s, 1Mbits/s

SDO读写操作

支持运行过程中通过功能块进行SDO读写

操作

节点监控

心跳机制或节点保护用于监控节点状态

PDO传输类型

状态改变、循环同步、非循环同步

支持PDO个数

128 TPDO + 128 RPDO

配置工具（CANopen Configuration Studio）

配置接口

Mini USB接口

工程管理

支持保存、加载

语言

支持中英文切换

监听

支持CAN报文监听、导入、导出

EDS文件

支持EDS文件导入、解析

CANopen网络管理

支持错误控制配置、NMT配置

PDO配置

支持PDO传输类型配置、PDO映射配置、COB-ID配置

SDO配置

支持初始化SDO配置

同步配置

支持CANopen网络同步配置

交互映射

支持CANopen与Profibus-DP映射配置

电源

电源

24 VDC +/- 10%，130mA typ

保护/隔离

隔离

三重隔离：Can <=> 电源 <=>   Profibus-DP

保护

反向电压/短路保护

外观

防护等级

IP20

外壳材料

全金属

外壳尺寸

34x 110 x 74 mm

重量

大约330g

安装

DIN 35mm导轨安装

环境

工作温度

-20℃ / +70℃

存储温度

-40℃ / +85℃

相对湿度

10 – 95%无凝结

订货号

订货号

ET025
